Viga T com laje pré-moldada

Nesse artigo vou compartilhar a resposta para a dúvida do Eng° Miguel, um dos alunos do curso Eberick: Pórtico e Grelha a respeito do uso de viga T quando a laje é pré-moldada.

“É possivel utilizar seção T em vigas apoiadas quando a laje é treliçada? Neste caso a altura hf da laje a ser lançada na viga seria a altura total da seção da laje ou apenas a espessura do concreto da capa?”

Só considero viável adotar viga T em laje pré-moldada para as vigas paralelas à vigota. Por quê?

Para haver funcionamento de seção T deve haver solidarização da viga com o concreto da laje. Na direção em que a vigota se apóia na viga, a própria vigota fica entre a viga e a capa de concreto comprometendo a solidarização.

Na direção paralela às vigotas, esse problema não ocorre porque a última vigota antes da viga não precisa se apoiar nela, pode ficar apenas do lado, logo, há contato direto do concreto da capa com o concreto da viga. Mas é preciso deixar isso bem explícito no projeto para que não corra risco de quem for executar fazer errado e deixar a vigota passando por cima da viga.

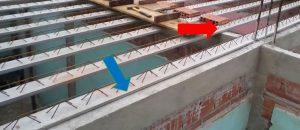

Na imagem acima, a seta vermelha indica a vigota perpendicular à viga passando por cima desta, o que inviabiliza a consideração da seção T. Na seta azul, vemos que a vigota paralela à viga também está encostando sobre ela. Para consideração da viga T o ideal é apenas ficar ao lado.

Ainda abordando o caso da imagem acima, como a viga já está toda concretada e não há armadura da mesma fazendo ligação com a laje, não se deve considerar seção T, independente do tipo de laje.

E qual valor considerar para a espessura da aba da viga T:
a) Você pode lançar hf igual à espessura da capa

b) Você pode lançar hf igual à espessura da laje, entretanto na região da aba a laje tem que ser feita maciça (só concreto e aço, não pode ter vigota nem lajota)

c) Se for laje treliçada, você pode lançar hf igual à espessura da laje menos a espessura da base da vigota, a laje tem que ser feita maciça, mas pode ter vigota, só não pode ter lajota.

Para as opções “b” e “c” não compensa fazer abas muito largas, senão vira quase uma laje maciça, mas em casos pontuais, uma aba de uns 50 cm já contribui bastante para redução das flechas.

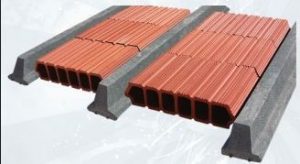

Para vigotas do tipo abaixo, utilizar apenas as alternativas “a” ou “b”.
